Linea KIT 2 Valvola Motorizzata a 3 vie
Componenti
1 Centralina elettronica
1 Scambiatore termico 30/40 kW
2 Circolatori 15/70
1 Valvola motorizzata 3 vie 1/2”
1 Flussostato da 1/2”
1 Valvola di non ritorno 1”
Tubazioni in rame DN20 mm uscita 3/4”M DN14 mm uscita 1/2”M
1 Box in lamiera verniciato bianco
1 Cablaggio elettrico
Funzioni
Gestione del flusso dell’acqua sanitaria tramite valvola motorizzata con blocco della pompa radiatori attraverso flussostato per una maggiore efficienza ACS. Interfaccia generatore di calore con caldaia a gas. Consente la gestione del riscaldamento. Separa il circuito del generatore di calore dal circuito della caldaia a gas mettendo a norma l’impianto secondo ISPESL del 18/09/2006. Funzione anticondensa
Applicazioni
Generatore di calore senza circolatore a bordo macchina. Con serpentina all’interno (acqua calda sanitaria). Termocamini, Termocucine, Stufe e Caldaie.

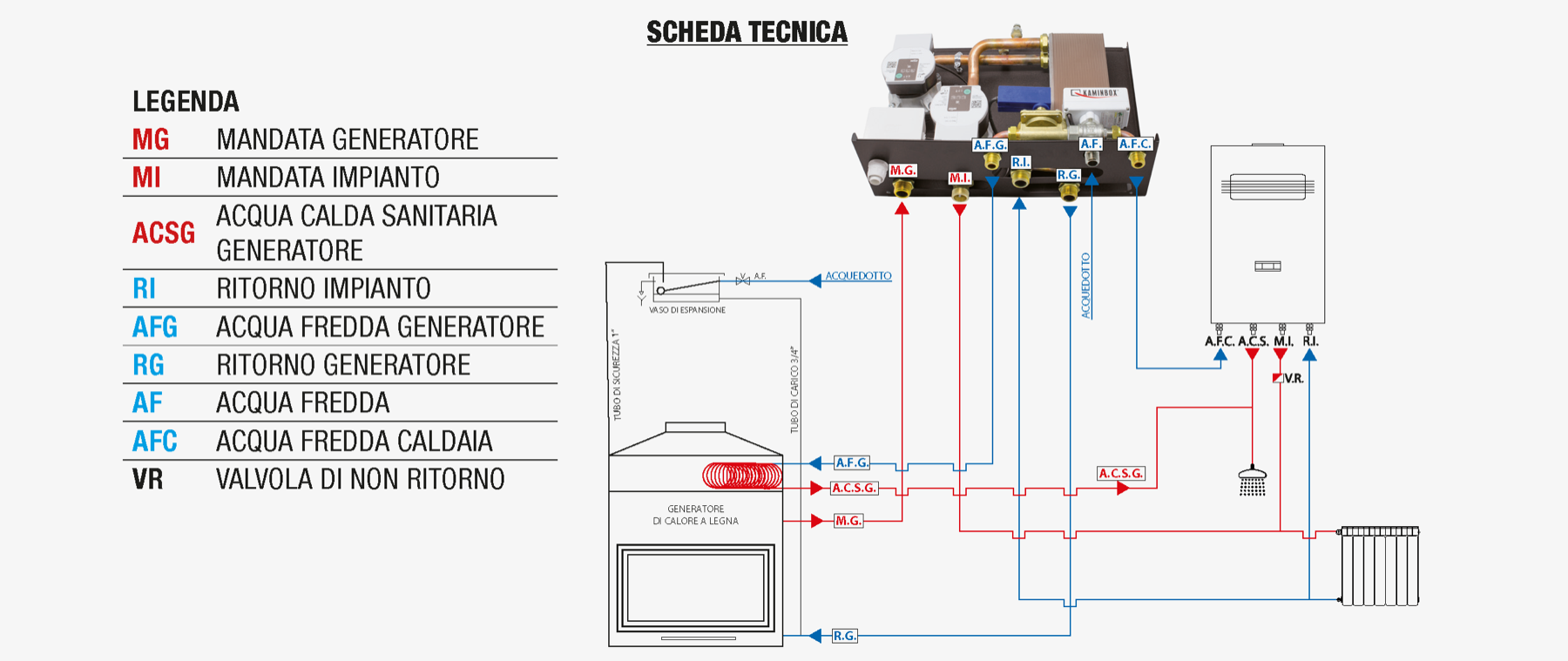

LEGENDA
MG MANDATA GENERATORE
MI MANDATA IMPIANTO
RI RITORNO IMPIANTO
AFG ACQUA FREDDA GENERATORE
RG RITORNO GENERATORE
AF ACQUA FREDDA
AFC ACQUA FREDDA CALDAIA
VR VALVOLA DI NON RITORNO
