Linea KIT 2 Compact
Componenti
1 Centralina elettronica
1 Scambiatore termico 30/40 kW
2 Circolatori 15/70
1 Valvola di non ritorno 3/4”
Tubazioni in rame DN20 mm uscita 3/4”M
1 Cablaggio elettrico
Funzioni
Interfaccia generatore di calore con caldaia a gas. Consente la gestione del riscaldamento. Separa il circuito del generatore di calore a legna dal circuito della caldaia a gas mettendo a norma l’impianto secondo ISPESL del 18/09/2006. Funzione anticondensa.
Applicazioni
Generatore di calore senza circolatore a bordo macchina. Termocamini, Termocucine, Stufe e Caldaie.

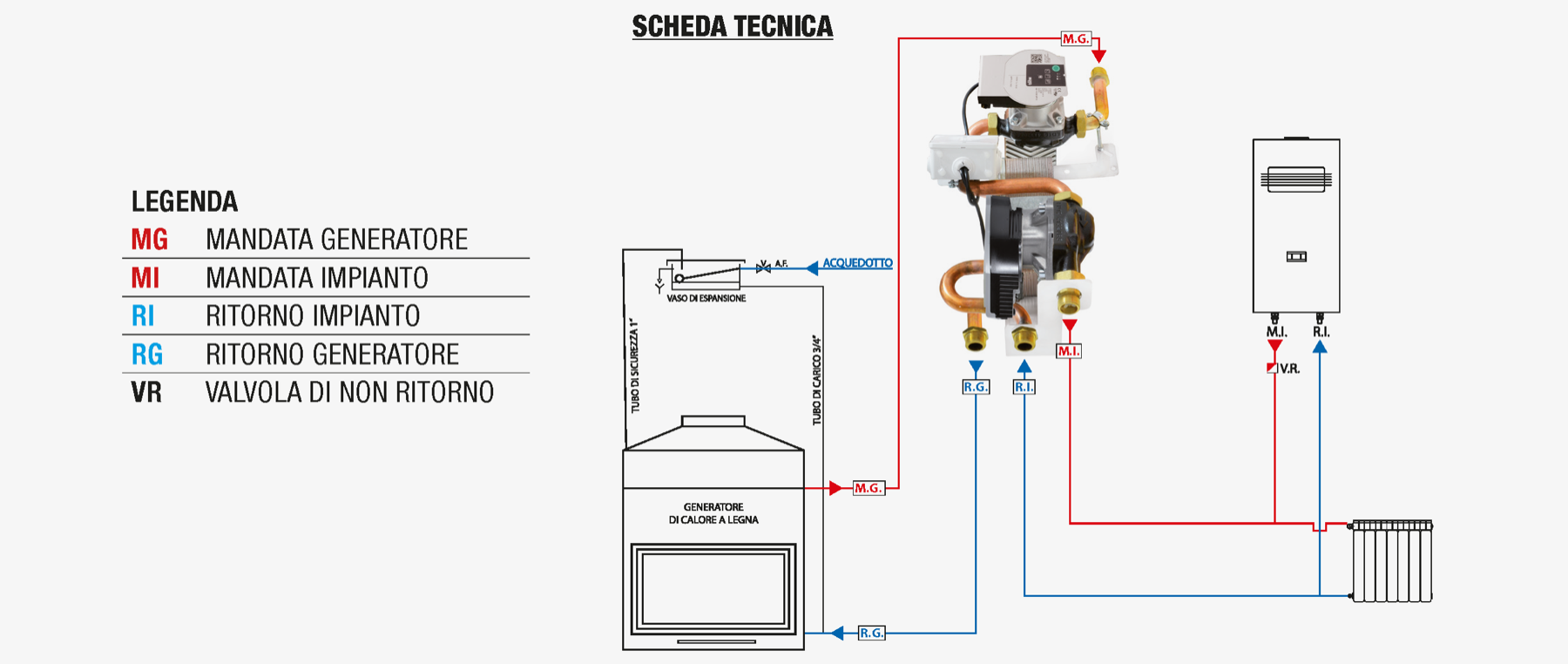

LEGENDA
MG MANDATA GENERATORE
MI MANDATA IMPIANTO
RI RITORNO IMPIANTO
RG RITORNO GENERATORE
VR VALVOLA DI NON RITORNO
