Linea KIT 1 Orizzontale
Componenti
1 Centralina elettronica
1 Scambiatore termico 30/40 kW
1 Scambiatore sanitario 14/20 kW
2 Circolatori 15/70
1 Valvola motorizzata a 3 vie 1/2”
1 Flussostato da 1/2”
1 Valvola di non ritorno 1”
Tubazioni in rame DN20 mm, uscita 3/4” M
Tubazioni in rame DN14 mm, uscita 1/2” M
1 Box in lamiera verniciato bianco
Funzioni
Interfaccia il generatore di calore con la caldaia a gas. Consente la gestione del riscaldamento, effettua la produzione istantanea di acqua calda sanitaria e separa il circuito del generatore dal circuito della caldaia, mettendo a norma l’impianto secondo ISPESL del 18/09/2006. Funzione anticondensa.
Applicazioni
Generatori di calore senza circolatore a bordo macchina, termocamini, termocucine, stufe e caldaie. Codici: K1O-3014 - 30 kW / 14 kW; K1O-3020 - 30 kW / 20 kW; K1O-4014 - 40 kW / 14 kW; K1O-4020 - 40 kW / 20 kW. Dimensioni: 14,5 x 54,5 x 34 cm (P x B x H).

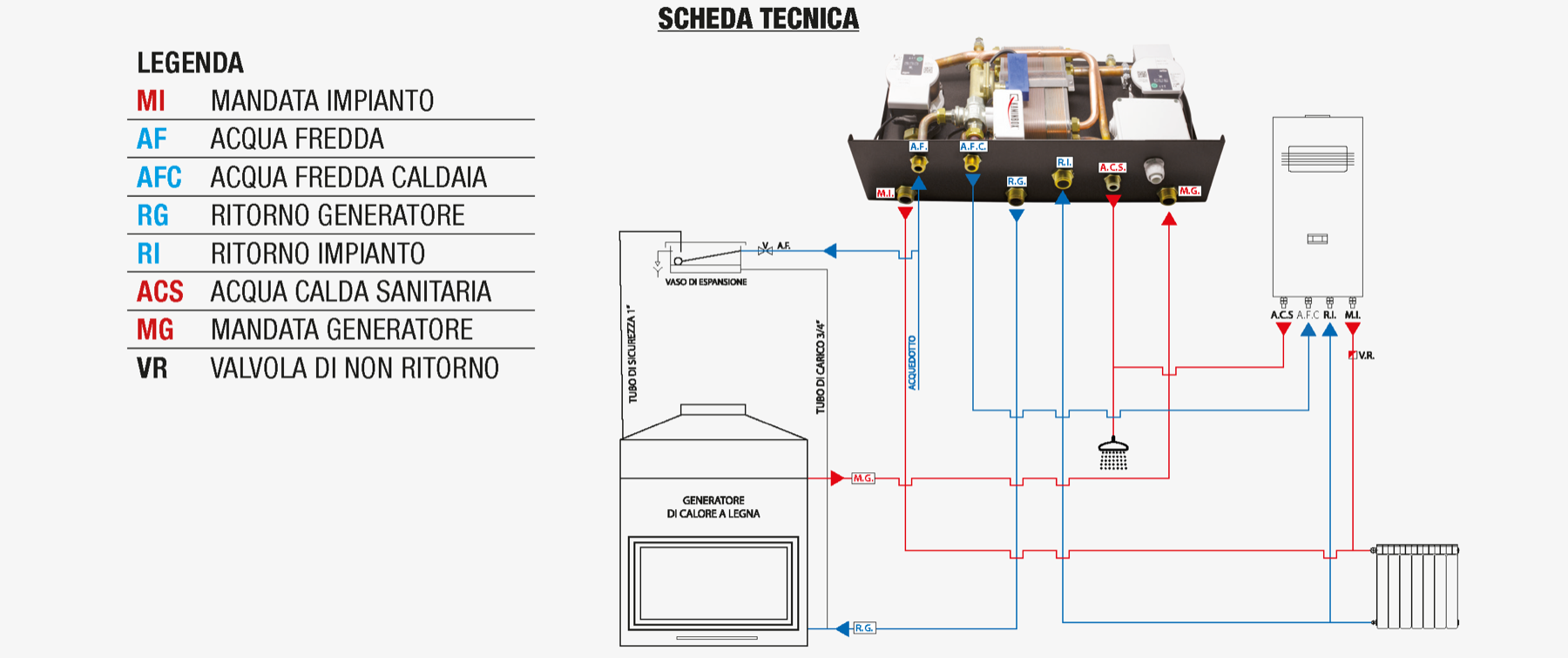

LEGENDA
MI - MANDATA IMPIANTO
AF - ACQUA FREDDA
AFC - ACQUA FREDDA CALDAIA
RG - RITORNO GENERATORE
RI - RITORNO IMPIANTO
ACS - ACQUA CALDA SANITARIA
MG - MANDATA GENERATORE
VR - VALVOLA DI NON RITORNO
