KIT 7
Componenti
1 Centralina elettronica
1 Scambiatore sanitario 14/20 kW
1 Circolatori 15/70
1 Valvola motorizzata 3 vie 3/4”
1 Flussostato da 1/2”
Tubazioni in rame DN20 mm uscita 3/4”M DN14 mm usc
1 Box in lamiera verniciato bianco
1 Cablaggio elettrico
Funzioni
Gestione riscaldamento, produzione di acqua calda sanitaria istantanea
Applicazioni
Generatore di calore senza circolatore a bordo macchina come unica fonte di calore. Termocamini, Termocucine, Stufe e Caldaie

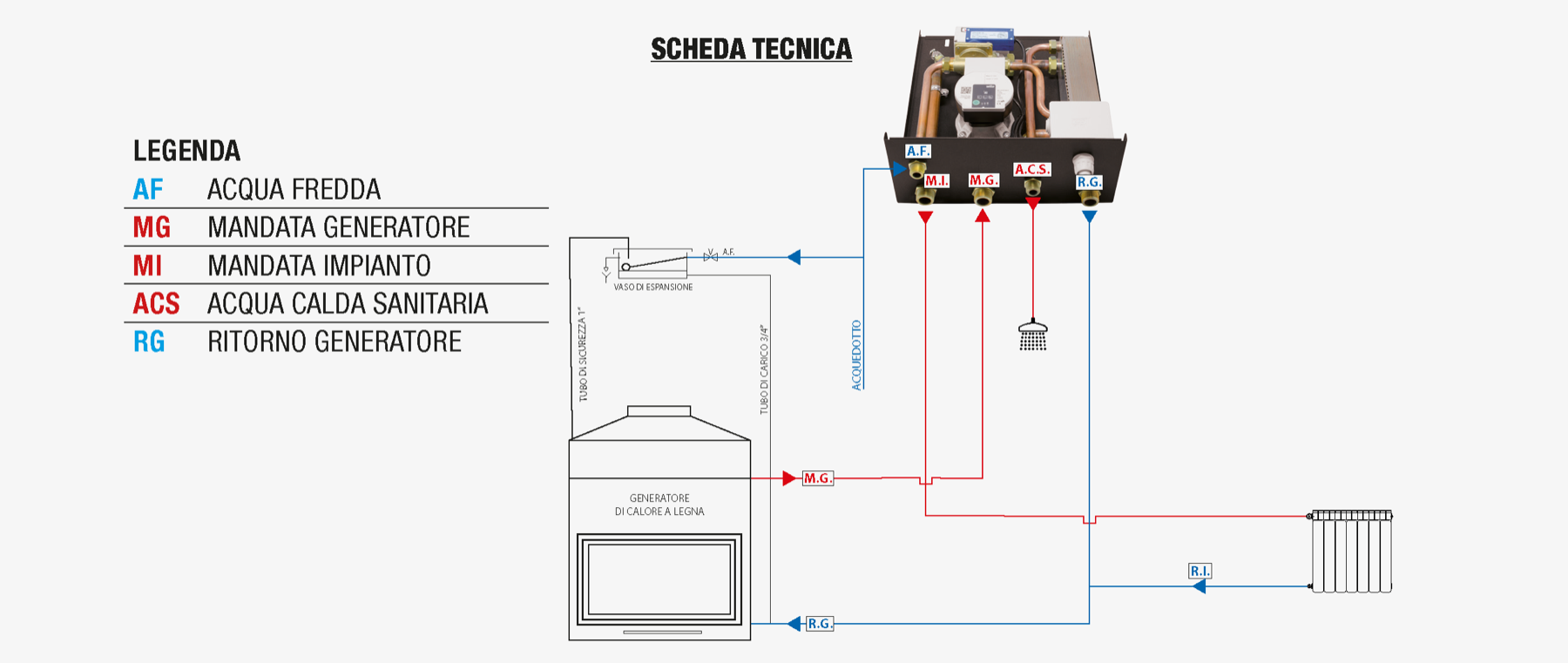

LEGENDA
AF ACQUA FREDDA
MG MANDATA GENERATORE
MI MANDATA IMPIANTO
ACS ACQUA CALDA SANITARIA
RG RITORNO GENERATORE
